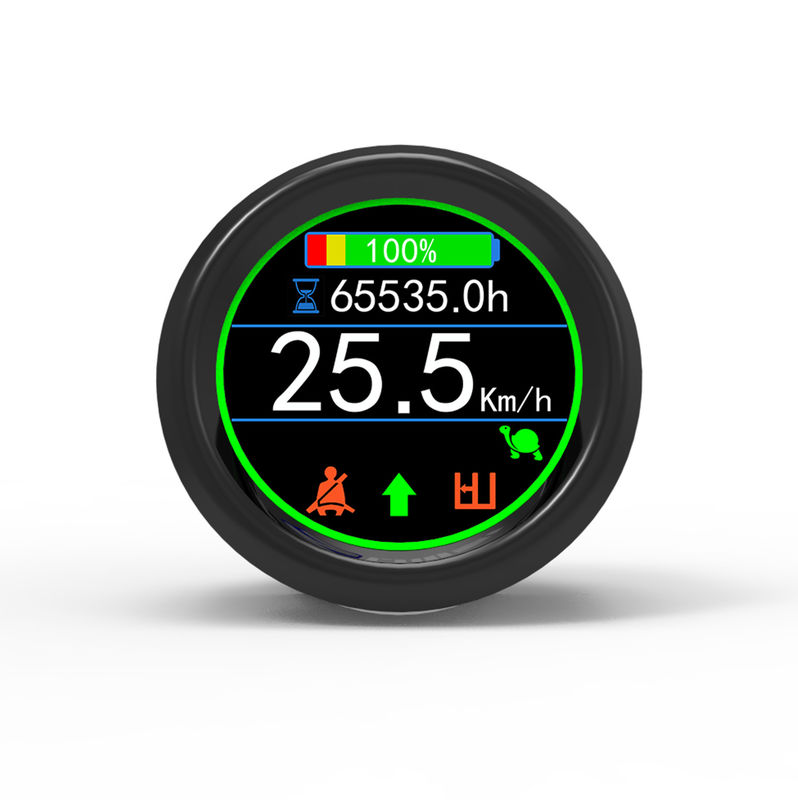

MDI CAN Instrument BDI Meter 1,3 Zoll Anzeigen YB13SC Upgraded Version
YB13SC verbesserte Version des MDI CAN-Instruments 1,3 Zoll Zeigt die aktuelle Fahrzeuggeschwindigkeit in Km/h an.
Beschreibung des Produkts:
YB13S ist eine aktualisierte Version des MDI CAN-Instruments, das mit den Instrumenten der DALA MDI CAN-Serie kompatibel ist und mit Hardware und Software entsprechend den Anforderungen der Kunden angepasst werden kann.
Dieses Fahrzeuggerät der Baureihe basiert auf der CAN-Kommunikation und zeigt die Fahrzeuggeschwindigkeit, Leistung, Stundenzähler, Geschwindigkeitsmodus, Fehlercode und andere Informationen an, indem es mit dem Fahrzeug kommuniziert.und hat die Vorteile der rechtzeitigen Kommunikation, Echtzeitanzeige und hohe Visualisierung.
Der Zähler ist über ein einfaches Verkabelungsgurt mit dem Steuergerät verbunden, ohne dass eine Batterie angeschlossen werden muss.Eine so einfache Verbindung reduziert sowohl die Kosten für das Kabelband als auch die Installationszeit.
Beschreibung der CAN-Schnittstelle
YB13S verfügt über eine einseitige CAN-Bus-Schnittstelle, die es ermöglicht, mit anderen elektrischen Geräten im gleichen CAN-Bus-Netzwerk zu arbeiten und Informationen mit anderen elektrischen Geräten über den CAN-Bus auszutauschen.
Ein Endwiderstand ist im Gerät eingebaut, d. h. zwischen CANH und CANL befindet sich ein 120Ω-Widerstand (A5 und A6 sind kurzgeschaltet).Daher kann das Gerät als Endgerät in einem CAN-Netzwerk verwendet werden.
Hinweis: Wenn YB13S eine bestimmte Zeitlang keine CAN-Nachricht erhält, wird der Fehler "NO CAN MASSAGE" angezeigt, und wenn die CAN-Nachricht erneut empfangen wird, verschwindet der Fehler.
Gesamtheit
Das Ausblickdesign ist schön und elegant, mit einzigartigen und auffälligen Bedienanweisungen und Alarm-Ikonen.Die LED-Warnbeleuchtung am vorderen Außenring gibt dem Fahrer ein klares Signal über den Fahrzeugstatus.Die Fehlercodes werden die Fehlerquellen (Traktion, Pumpe, Lenkung) anzeigen, die Fehlerursachen analysieren und die Probleme rechtzeitig und effizient lösen.so kann eine hocheffiziente Mensch-Computer-Interaktion erreicht werden, indem der Fahrer visuelle Informationen einschließlich der aktuellen Geschwindigkeit erhalten, Stundenzähler, BDI, Betriebsmodus und andere.
Schnittstellenanweisungen
| Symbole |
Beschreibungen |
| BDI |
Zeigt die verbleibende Batterieladung an, wenn die Batterie leer ist, ist die BDI-Symbolleiste rot. |
| Fehlercode |
Anzeige des Fehlercodes des aktuellen Fehlerknoten (Controller), wenn mehrere Fehler auftreten, werden die Fehlercodes zyklisch mit einem Intervall von 1s angezeigt. |
| Leistungsmodus |
Das Schildkröten-Symbol zeigt den Niedriggeschwindigkeitsmodus an. |
| Betriebsmodus |
Wenn ein Systemfehler festgestellt wird, erscheint das Service-Symbol zusammen mit dem Fehlercode und das LED-Alarmlicht ist rot. |
| Stundenzähler |
Die Ziffern geben die kumulative Einsatzzeit des aktuellen Fahrzeugs an, in h. |
| Alarmlicht |
Die Alarmanzeige ist bei normalen Bedingungen grün, wird bei Feststellung eines Systemfehlers rot. |
| Geschwindigkeitsmesser |
Zeigt die aktuelle Fahrzeuggeschwindigkeit in Km/h an. |
