144A Strom-IPM-Motorsteuerung 1000A A6E ACIM-Ac-Motorsteuerung

Einzelheiten zum Produkt

Herkunftsort: Chengdu, China

Markenname: DALA

Zertifizierung: EN1175:2020

Modellnummer: A6E

Zahlungs- und Versandbedingungen

Min Bestellmenge: Verhandelbar

Preis: negotiable

Verpackung Informationen: Standardverpackung, als Kundennachfragen

Lieferzeit: 7 - 15 Werktage

Zahlungsbedingungen: L/C, T/T, usw.

Erhalten Sie besten Preis
Kontaktieren Sie uns jetzt
Spezifikationen
Hervorheben:

144A Strom-IPM-Motorsteuerung

,

IPM-Motorsteuerung 1000A

,

A6E ACIM AC Motor Steuerung

Typ des Motors:
ACIM/PMSM/IPM
Funktion:
Traktion
Anwendung:
Gegen-Balance-Truck, Sightseeing-Fahrzeug, Luftarbeitsplattform, landwirtschaftliche Maschinen
Nennspannungsbereich (VDC):
Maximalgeschwindigkeit
Höchststrom:
1000 A
Zertifizierung:
EN1175:2020
Größe:
243.5*208,5*86,4 mm
Typ des Motors:
ACIM/PMSM/IPM
Funktion:
Traktion
Anwendung:
Gegen-Balance-Truck, Sightseeing-Fahrzeug, Luftarbeitsplattform, landwirtschaftliche Maschinen
Nennspannungsbereich (VDC):
Maximalgeschwindigkeit
Höchststrom:
1000 A
Zertifizierung:
EN1175:2020
Größe:
243.5*208,5*86,4 mm
Beschreibung

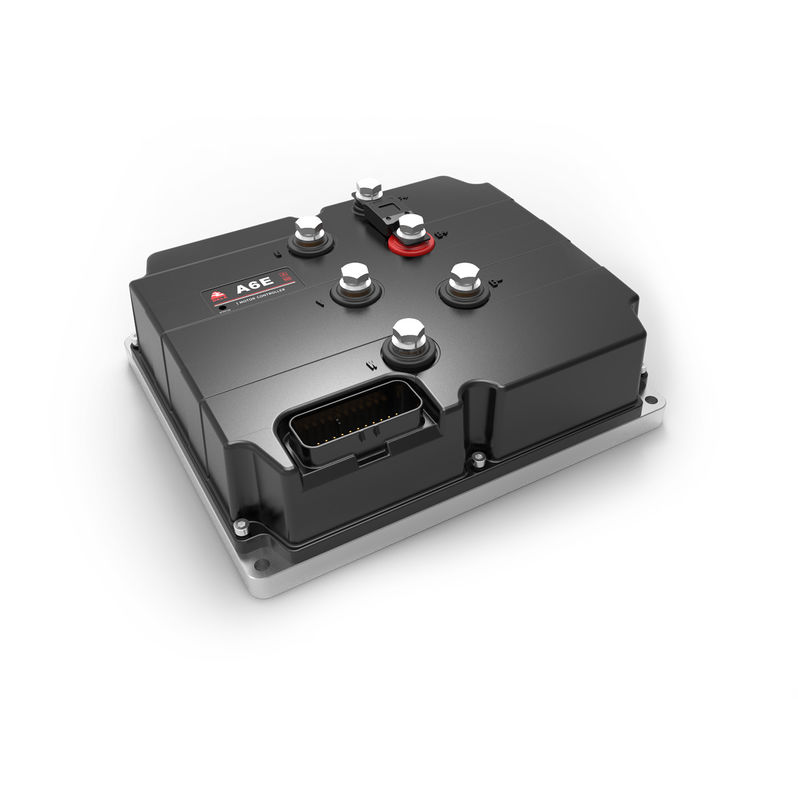

144A Strom-IPM-Motorsteuerung 1000A A6E ACIM-Ac-Motorsteuerung

AC Motorgeschwindigkeitssteuerung 24V 48V 80V 96V 144A Strom 1000A A6E ACIM/PMSM/IPM Motorsteuerung

Beschreibung des Produkts:

Der A6E-Controller ist bei weitem die höchste Spezifikation unserer AC-Motor-Controller-Serie, die einen Cortex-M4F-Kernprozessor verwendet, der unter einer maximalen Frequenz von 240 MHz arbeitet.

Ähnlich wie bei unseren A0E-, A2E- und A4E-Serien verfügt der A6E-Controller auch über eine Dual-Mikroprozessor-Architektur sowie eine starke Kompatibilität mit 3rd-Party-Motoren/Coder, es gilt auch für Traktions- und Pumpen-Szenarien in verschiedenen Branchen wie Reinigungsmaschinen, Gabelstapler, Sightseeingbus, Clubkarren... usw.



Eigenschaften:

  1. Der A6E-Steuergerät verfügt über mehrere Ausgangsmodelle auf dem höchsten Stromniveau von 500A bis 1000A und unterstützt Systemspannungen zwischen 24V und 144V.
  2. Es unterstützt sowohl den Serienanschluss als auch den CAN-Kommunikationsanschluss, was eine größere Vielfalt an Anwendungen für den Kunden ermöglicht.
  3. Reichhaltige Arten von Peripherieanschlüssen, wie analoge und digitale Ausgänge, Drossel-Ausgänge, isolierte Ausgänge, kleine Leistungsausgänge usw.
  4. Es unterstützt auch verschiedene optionale Encoder-Typen wie A/B Incremental Encoder, A/B/I Absolute Encoder, Sin/cos Encoder usw.
  5. Erweiterte FOC-Steuerung aller Hauptströmungs-Elektromotoren ACIM/IPM ((PMSM)) /BLDC auf der Grundlage des selbst entwickelten Softwarealgorithmus.
  6. Es werden verschiedene selbstentwickelte und patentierte Technologien angewendet, wie z. B. die Dreischleifregelung für Geschwindigkeit, Position und Drehmoment, die Steuerung der Geschwindigkeitssicherheit unter variablen Belastungsbedingungen usw.



Sicherheit und Zuverlässigkeit

  1. Die Dual-Mikroprozessor-Architektur wird zur Gewährleistung einer strukturellen und grundlegenden Sicherheit und Zuverlässigkeit verwendet.
  2. Mehrfache wichtige Zertifizierungen wie EN 13849-1:2015, EN1175-2020 und TSG-81: 2022. usw.
  3. Alle guten Industriepraktiken für Sicherheitsmaßnahmen wie Überspannungsschutz, thermischer Schutz, Kurzschlussschutz usw. wurden absorbiert.
  4. IP65-Umweltdichtung wird angewendet, um die stabile und sichere Leistung auch unter rauen Bedingungen weltweit zu gewährleisten.



Spezifikationen:

Inhalt Parameter
Modell Einheit für die Erfassung von Luftfahrzeugen A6E-4A01 A6E-7751 A6E-9651 A6E-B501
Nominale Eingangsspannung 24 48 80 96 144
2 Min RMS Nennstrom (Arme) 1000 A 1000 A 700A 650A 500A
Zertifizierung Einheit für die Bereitstellung von Daten2020
EncoderTyp Inkrementeller Encoder, Absoluter Encoder, Sin/Cos Encoder, Dreh- und Dreh-Encoder (optional)
Kommunikation CAN / Serielle
Arbeitsumfeld
Temperaturbereich
-40°C bis 55°C
Lagertemperatur -40°C bis 85°C
Isolierungsmerkmale Leckstrom an der Erde ≤ 0,05mA (500VDC), Isolierwiderstand > 10MΩ
Schutzgrad IP65
Effizienz ≥97%
Vibrationsstandard Die in Absatz 1 genannten Angaben sind zu beachten.
Motorsteuerungsverfahren Vektorsteuerung
Wärmeanforderungen Installation in einer gut belüfteten Umgebung, andernfalls muss ein Luftkühler hinzugefügt werden
Typ des Motors ACIM/PMSM/IPM


Typische Anwendungen:

144A Strom-IPM-Motorsteuerung 1000A A6E ACIM-Ac-Motorsteuerung 0




Abmessungen:

144A Strom-IPM-Motorsteuerung 1000A A6E ACIM-Ac-Motorsteuerung 1
